如何挑選適合自己的3D列印機  (wrote by 光予國際 2021)



(1) FDM熱融沉積式 vs 光固化: 各有優缺點



      1. 光固化可以成型的比較精細,所以如果要印的是公仔、小型飛機或汽車火車模型、戒指、小的工件...那麼毫無疑問應該選擇光固化。

      2. 如果要成型的是比較大的物件、或是使用環境空間不方便使用光固化(樹脂有臭味、還要清洗麻煩),那麼FDM是比較適合的選擇。

           (國中、國小...我們是比較推薦FDM而不是光固化)





(2) FDM如何挑選 (創想三維機型):



       由於創想三維CREALITY這幾年出了非常多的機型,所以最常被問到的就是這一台跟那一台哪一較好。



       我們建議您從自己的"預算"、需要成型的"尺寸"來考慮。



       但是接近的預算也有好幾台機型,那要怎麼選呢?



       1. 龍門式vs箱型Cube: 單就"結構"來說,當然是Cube箱型比龍門式好。(但是機器不只是結構而已、所以也不能只憑這點來斷定機器好壞)



              龍門式架構,上面的龍門架藉由左右各兩個螺絲與底部做結合,如果只靠鋁擠材的話其實是不夠穩固。

              另一個更大的缺點是列印的Y方向是靠平台前後移動,列印時平台一直前後移動



              Cube立方型結構由於垂直有四根立柱因此結構較龍門式穩固許多、結構不會晃動。

              最大的優點是XY移動是由噴頭移動、平台在列印時不會前後移動(印完一層Z移動一個層厚距離)。

              例如 CR-200B, CR-5 Pro





       2. 可印尺寸: 一般的需求200~250mm足夠 (CR-200B, CR-6 SE),想要大一點的可以選300mm的機器 (CR-10系列以及Ender-3 MAX)

                       CR-6 MAX是目前最大的, XY可印400mm (不推薦 CR-10 MAX因為不穩)



       3. 要印軟料: 那需要買"近端送料"的機器,如CR-10 V3, Sermoon V1, CR-10 Smart的近端版本

                           ("近端送料"是指擠出機在噴頭上面,而遠端的擠出機離噴頭一段距離中間有送料管)



       4. CR-10 Smart vs Ender-3 Max: 這兩台尺寸差不多,Ender-3 Max便宜很多是因為只有單Z軸,而CR-10 Smart式雙Z軸驅動。

              雙Z軸驅動當然比單Z軸穩定 (單Z只有一邊在推高橫桿、容易造成X橫桿傾斜),但如果有細心調好顧好機器那單Z也可以印的很好。



       5.  調平: CR-6SE, CR- 6MAX, CR-10 Smart這三台有自動調平,自動調平有沒有需要純粹看個人。



       6. CP值最高: CR-200B, Ender-3 MAX, CR-6 SE



       7. 那幾台我們最推薦: 小台的最推薦箱型的CR-200B 及 CR-6 SE (自動調平),中尺寸CR-10 Smart,而全部機型最棒的是箱型的CR-5 Pro



       9. 預算一萬多推薦哪一台:

           小台的推薦CR-200B(箱型遠端) / Sermoon-V1 (箱型近端、但尺寸小)  /CR-6 SE(自動調平),

           中尺寸推薦 CR-10 Smart (雙Z) 或Ender-3 MAX (便宜、單Z)



       10.精度: 很多人會問到精度(尺寸的精準度),其實創想的機器都差不多,精度約0.1~0.3mm。

                     其實機器步進馬達的控制精度都在0.1mm以內,而實際上影響精度的因素是料(線材,'因為料會收縮或膨脹),而且參數的影響很大。

                     同一台機器不同人使用差異很大。



2021DMA4 Front 橫6200B-newadd-1124-2021-01.jpg


文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

最佳中大型3D 列印機 創想三維 CR-5 Pro [光予國際 代理]

(2020年3月最新推出)

全金屬鈑金機身、可印尺寸高達 300x225x380mm



創想三維原本的CR-5算是很早期的機型、已經推出多年。

2020年3月推出了最新改良優化的CR-5 Pro。

  • 噴頭優化設計(雙風扇)
  • 可印高度加高到380mm (原本CR-5可印320mm)
  • 平台上附黑晶玻璃
  • 壓克力密封
  • 觸控螢幕
  • 明緯電源供應器
  • 金屬雙齒輪擠出機
  • 斷電續印、斷料檢測


請洽:

光予國際

新竹縣竹北市    ***2021年11/25搬遷到新址: 福興東路一段291號

www.photonier.com.tw

www.photonier3d.com

photonier@gmail.com

(03) 6673313  營業時間 周一到周五 am9~pm6 (中午午休外出)

歡迎學校及公司行號洽詢,我們可以提供報價單讓學校及公司跑流程、當然可以開發票。







擷取CR5 pro size.JPG

擷取cr5pro extruder.JPG

擷取cr5pro head.JPG



2020DMA4 back 0511.jpg

文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

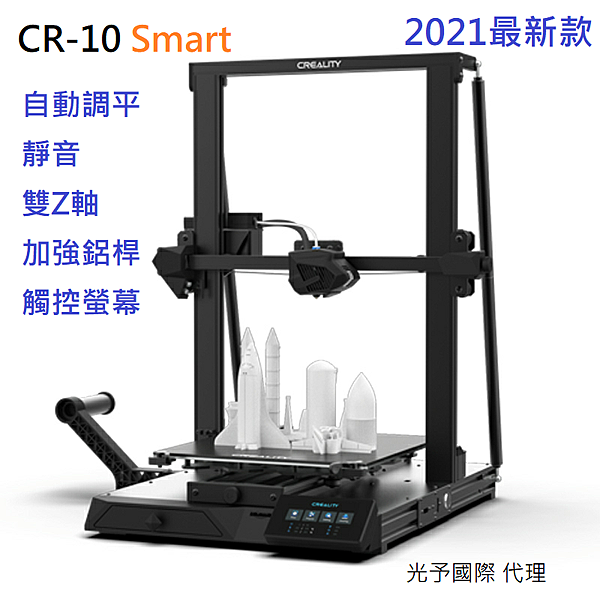

 CREALITY創想三維  CR-10Smart (遠端送料) & CR-10 V3 (近端送料) 3D列印機  [光予國際 Photonier] 新竹竹北實體店面

2021 最新 CR-10Smart 於2021.七月開始銷售

WeChat 圖片_20210609115324 - 複製.png


CR-10_V3 近端.jpg





 創想三維推出的CR-10系列全世界熱賣累計超過100萬台,於Youtube分享影片超過三千萬筆!

2016下半年推出了CR-10 全世界熱賣

2017新推出CR-10具有雙Z軸馬達(較穩固)、斷料檢測

2019年九月發表CR-10 V2 以及 CR-10 MAX

2020年五月發表CR-10 V3 (近端送料,印軟料有優勢)

2021年七月發表CR-10Smart (全自動調平、一體式省空間)

CR-10全系列可列印尺寸高達300x300x400mm,創造了大尺寸、親民價格,達到了超高無敵CP值!

除了尺寸之外,CR-10系列有以下幾個特點:

(1) 結構為龍門式較CR-8S單臂式穩固、最新款更增加了側邊加強鋁桿

(2) 標備熱床,上附黑晶玻璃

(3) 平台下方的Y軸鋁材加大加粗

(4) 雙Z軸驅動使運作更加穩定

(5) Smart的Z軸限位開關為光學式 (穩定度提高許多)

(6) 電源供應器升級為台灣品牌明緯電源

(7) 靜音驅動

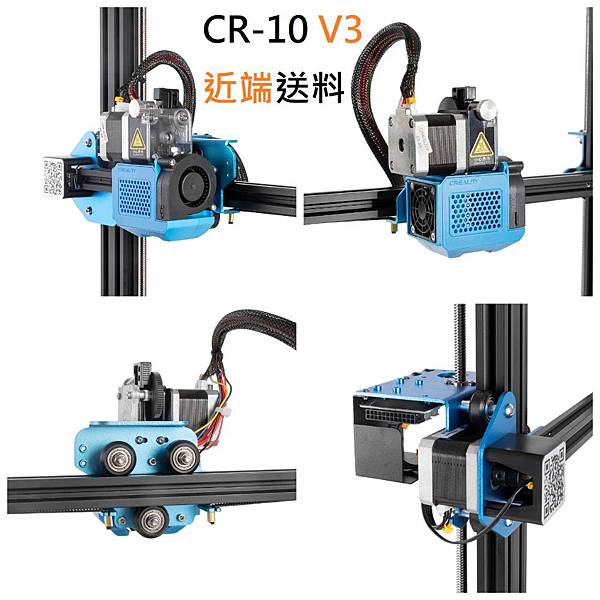

(8) Smart為遠端送料,V3為近端送料(Titan擠出機)對印軟料具極佳優勢

(9) 新款加裝了加強鋁桿

組裝很簡單,鎖四個螺絲裝好"門"之後,接好接頭就完成了。大約十分鐘。調好平台高度後就可以快樂列印囉!


Note: 本產品原廠出貨為半成品,組裝簡單只要十分鐘。(原廠有附一張SD卡裡面有原廠說明文件及軟體。)

********************************************************************

歡迎學校與我司聯繫報價、可開立二聯或三聯式紙本發票

感謝眾多大專院校、老師、設計科系學生熱烈支持本店購買3D列印機

本公司經營多年已有超過100家知名大學/高中國中小學校採購,如台大/清大/交大/成大/陽明/中央/中山/高科大/銘傳/大同/中華...等大學。

以及許多中北部高中國中小學。

學校及小企業買3D列印機  請指名找"光予國際

photonier@gmail.com     http://www.photonier3d.com

電話  03-6673313   (周一~五, 白天am9~pm6)、周六上午為預約制

LINE@jvh5176u  (晚上及假日休息時間恕無上線)

Facebook: 光予國際 Photonier

新竹縣竹北市  ***2021年11/25搬遷到新址: 福興東路一段291號

TEL: (03) 6673313

現場有各式機型   歡迎來店參觀

**************************************************************************

2021DMA4 Front 橫6200B-newadd-1124-2021-01.jpg





文章標籤

hc3dp 發表在 痞客邦 留言(1) 人氣()

創想三維 CREALITY CR-8S停產了! 後繼機種推薦 CR-6SE  Sermoon V1   3D列印機   [ 光予國際 ]   創想三維代理商



創想三維於

2016 推出了全球熱賣的CR-8 (CR-8/8s停產了)

2017 推出了全球熱賣的龍門式 CR-10

2018 推出CR-20 (CR-20停產了)

2020 推出自動調平CR-6 SE

2021 推出箱型機Sermoon V1

*****************************************

CR-6SE為"龍門式" 較原本單懸臂之CR-8大幅改善了穩固性

而Sermoon V1 是箱型機結構更加穩固、XY是光軸軸承而非滑輪、而且是成品機不用組裝!

輕巧、簡單、好上手、列印品質超漂亮~     只要一萬多元最佳入門3D列印機~

擷取CR8S-1.JPG 展場海報CR-6SE-01.jpg



 想玩3D列印但不想自己組裝累得半死又怕組不好?

預算只有一萬多、但怕買到品質不好的3D印表機只能又怨又氣?

那麼推薦CR-6 SE, Sermoon V1,看過它漂亮的列印品質你會驚訝一萬多的機器可以印得這麼漂亮!

(Sermoon V1 是成品機不用組裝!!)

 歡迎來我們店參觀、眼見為憑!

  •  成型尺寸: CR-6 SE: 235x235x250mm
  •  成型尺寸: Sermoon V1: 175x175x165mm, CR-200B: 200x200x200mm
  •   熱床為標準配備
  •    Sermoon V1 為一體式立方體機身較龍門式穩固、XY採用光軸軸承較滑輪耐用穩定
  •   推薦列印材料: PLA
  •   通用線徑1.75mm, 標準噴嘴孔徑0.4mm
  •   LCD模組,可用SD卡離線列印
  •   支援開源軟體,切片推薦 Cura (亦可用Kisslicer及其他開源軟體)
  •   層厚 Layer thickness可設定值: 0.05~0.3mm
  •   CR-6 SE為遠端送料"設計,Sermoon V1為近端送料



*************************************************

我們致力於學校教育市場,歡迎學校老師或採購與我們聯繫!

國中、高中 新課綱需要設備  我們最了解   提供優質不貴的設備

學校買3D列印機 找"光予國際"就對了!

~~~ 感謝近百所高中 國中 國小 及許多大專院校支持~~~

台大清大交大成大中山中央中興嘉義/北科大台科大雲科虎科高科大/師大/明志長庚/大同銘傳

***********************************************************

提醒: PCHome購物上面賣的機器不是光予國際賣的喔~ 售後服務的部分請買家自行斟酌。

歡迎學校、研究機構、與我司聯繫報價。可開立二聯或三聯式紙本發票

光予國際  新竹 有實體店面 歡迎參觀

photonier@gmail.com

http://www.photonier3d.com

新竹總公司電話  03-6673313   (周一~五, 白天am9~pm6) 周六為預約制

Facebook: 光予國際Photonier

光予國際   新竹縣竹北市  ***2021年11/25搬遷到新址: 福興東路一段291號

Tel: (03)6673313   Email: photonier@gmail.com

*********************************************************************************************

注意!!

PCHome 24h購物上面所刊登的CR20/CR-10S/LD-001非本公司所販售,與本公司無關!

如在PCHome 24h購物買機器後遇到問題的話請與原賣家或平台業者聯繫。

提醒買家購買前慎思~

********************************************************************************************************************

2021DMA4 Front 橫6200B-newadd-1124-2021-01.jpg







文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()





噴頭(熱頭)裡面的零件屬於消耗品,而且跟使用者的使用方式有很大關係。

任何廠牌的3D列印機在噴頭方面都是不在保固範圍的。

另外,噴嘴、熱敏電組、加熱棒(加熱管)的更換需要自行更換。



以下問題及處理方法適用於大部分的機器。



(1) 溫度顯示不正常 (熱敏電阻壞了):



      如果螢幕顯示MINTEMP(如右圖)或是-14C的話,那就是熱敏電阻壞了(或者只是接線鬆掉)。

      熱敏電阻一條幾十元,是3DP常故障的零件(算是耗材)。

      將熱敏電阻更換新的即可。

      本公司露天及蝦皮拍賣店鋪有賣喔:

      https://goods.ruten.com.tw/item/show?21918348188227



      https://shopee.tw/product/226228808/7525714205/





(2) 加熱問題 (加熱棒壞了):

      如果無法加熱的話,很可能是加熱棒壞了、或是電源供應器壞了(請用電表量電供的輸出電壓)。

      加熱棒有可能用幾個月或幾年壞掉,不一定,無法預期。

      一支加熱棒大約80~100元而已。

      要注意電壓有分12V/24V,長度也有兩種規格。

      CR-8: 24V

      CR-10/10S: 12V

      CR-10V2/V3/Smart: 24V

      Ender-3系列: 24V

      Ender-5系列: 24V

      CR-6系列



     更換加熱棒時,要先鬆掉加熱鋁塊下面或側邊的小止付螺絲。

     更換加熱棒後,如果溫度不穩,要連機做PID校正。



(3) 螢幕沒有顯示:

     先檢查排線是否有鬆脫或斷裂。如果排線沒問題的話,那就是LCD螢幕壞了、或是主板壞了。或是電源供應器有問題 (電壓不足)



請用三用電表量電源供應器的電壓是否正確 (除了CR10&10S輸出應為12V之外,其他機型CR8S/CR20/Ender-3/5都應為24V)。 若輸出電壓太低表示電源供應器壞了需要更換。



(4) 顯示Thermal Runaway:



這其實是機器主板的"保護機制",跟噴頭溫度相關。

如果噴頭加熱達不到設定的溫度、或是升溫太慢,那機器會基於保護而出現這個error.

造成這原因主要是跟加熱棒還有熱敏電阻有關 (少數是因為電源供應器老化了輸出電壓不足)。

加熱棒老化造成升溫不太上去、或是安裝到錯誤規格的加熱棒、沒有接好,

或是熱敏電阻壞了、或是熱敏電阻沒有接好,都會造成這問題。

注意: 加熱棒或熱敏、如果剪斷接線的話、要用電烙鐵焊接較好,否則會造成接觸不良而有問題

3d
文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

光固化3D列印 使用重點簡介



光固化3D列印使用材料是液態的"樹脂",跟FDM(熱熔積層)使用的塑膠線材兩者有極大的差別。

光固化列印機雖然有分雷射以及LCD,但是以下的觀念是一樣的)。



使用光固化列印的人,務必要先清楚了解一個重點,那就是離型時的"拉拔力"。

每列印完一層時,機器會做"離型"(鋁台會上拉,雷射機器的料槽會傾斜、LCD機器不會傾斜)

以使物件成形的那層跟料槽分離(物件成形在上面的鋁台上)。

由於樹脂黏稠、加上料槽與鋁台水平相貼的真空吸力,因此在每印完一層的離型的拉拔力其實很大(甚至可以聽到聲音)。

物件愈大(橫向截面積)、則拉拔力愈大。形狀也有很大的影響。

拉拔力太大則輕者造成紋路、嚴重的話造成成形失敗(物件脫落到料槽、或有破面)。




因此,光固化列印時最重要的就是考慮能不能"成型"、能不能"離型"。

成型就是將樹脂固化,其的重點因素是能量、物件角度、支撐;

離型(拉拔力)則最重要是物件角度、拉拔速度、物件形狀因素(中空、開導流孔);



同樣的機器、樹脂、軟體、物件,有可能印的差異很大,

印得好不好的關鍵就是有沒有考慮到怎樣擺放的角度能讓離型順利、拉拔力較低,以及支撐架的適不適當。

而這方面需要經驗的累積,需要使用者很有耐心、在失敗中研究原因不斷的進步是很常見的。

沒有經過失敗其實也不容易理解以上的問題而進步的,



幾個建議:

1. 物件頂高 (避開前幾層拉拔力較大) (這是通常,但不是絕對)

2. 物件傾斜 (降低拉拔力)。如果不知道要傾斜多少角度,可以先考慮40~50度角。

    但是傾斜要多少角度最好、還是要跟支撐的部分一併考慮的。

    某個某個物件印失敗的話、改變物件擺放角度試試看。

3. 需考量較大的物件要做中空,中空要記得做導流孔(上下都要開孔)

    但是中空的物件(譬如杯子)其拉拔力是非常大的,要注意開孔、以及傾斜角度。

    (類似杯子的物件最難印、因為"密閉效應"拉拔力很大,要注意物件傾斜的角度)

4. 當然樹脂也有很大的影響,有的樹脂很好成型失敗率低,有的失敗率較高問題較多

5. 能量:能量如果偏低的化當然也會失敗(沒成型、或有破孔)。

              增加能量可以提高成功率,當然過高造成過曝(過度曝光)的會喪失一些細節 (孔洞隙縫會變小甚至填滿)。

              降低能量的話可讓細節如孔洞縫隙會較明顯,但是太低會失敗或破孔。

              雷射機器能量是laser power以及掃描速度,而LCD是每層照光時間。

6. 支撐要足夠,但是支撐過多過密集的話也會有不良效果。



p.s. 愈看似簡單的物件、特別是平的、方形的、長的平面體,

在光固化反而是較難的,原因就是平的拉拔力較大。

因此,即使是平的物件,通常也不會平放著印,而是會傾斜。

(這是通常,不是絕對。可以物件大小自行斟酌。不大的物件是可以直接平貼印)。



Note:

另外,光固化列印跟環境溫度有很大的關係。

一般樹脂的廠商都是建議要在25C以上才能列印的。

原因是因為如果溫度很低的話樹脂會太黏稠造成離型拉拔力太大的問題。

台灣氣候很少太冷所以很少有此問題,但冬天寒流時室內溫度低於20C的話就可能會有問題。

(夏天太熱不會有問題,樹脂30C以上是OK的)



**********************************************

光予國際 www.photnier.com.tw





文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

CREALITY創想三維 Ender-5Pro 3D列印機

獲國外專業評論推薦為2019/2020最佳3D列印機之一



創想三維CREALITY 於2019年推出了Ender-5 3D列印機,之後又推出了更大的 5 PLUS。

一眼就可以看出跟大家熟知的CR-8/CR-10/Ender-3的巨大差異點。

Ender-5 & 5 PLUS最主要有兩個特點:

1. 機身是Cube立方體架構,垂直方向有四根鋁材,比龍門式結構只有兩支當然穩固很多。

2. 成型平台是上下移動的(換層時才移動)因此相當穩定、而龍門式的機種在列印時Y方向是靠平台一直前後在動有慣性波紋而且可能晃動。



Ender-5 PLUS更因為雙Z軸(左右各兩支光軸)的設計使得列印時平台超級穩定。

噴頭則是沿用與CR-10S相同。

Ender-5S(原廠組好的成品機),  Ender-5 PLUS(加大型,DIY需要自行組裝)

規格:

Ender-5pro (靜音) 可印尺寸 220x220x300mm

Ender-5 PLUS (非靜音) 可印尺寸 350x350x400mm

5PLUS具有斷料檢測以及BL Touch、5S則無



重點是在價格方面,Ender-5只有一萬多、Ender-5 PLUS只有兩萬左右。

(以Ender-5 PLUS這麼大的成型尺寸,在以前全金屬外殼不少賣家是賣十幾萬的價格呢~)



擷取ED5 vs 5 PLUS size.JPG

光予國際

新竹縣竹北市六   ***11/25將搬遷到新址: 福興東路一段291號

www.photonier.com.tw

photonier@gmail.com

(03) 6673313  營業時間 周一到周五 am9~pm6 (中午午休外出)

歡迎學校及公司行號洽詢,我們可以提供報價單讓學校及公司跑流程、當然可以開發票。

*********************************************************************************************

本公司"光予國際"是經濟部立案的公司,成立已經十年。

自2015年開始銷售3D列印機,

每年熱銷三百多台、至今累計超過一千多台了。

感謝超過各大專院校(台大/清大交大/成大/陽明/中央/中興...)及超過一百間全國高中/國中/國小熱烈支持本公司,

包括澎湖台東花蓮都有學校跟我們採購。






公司行號我們推薦CR-5 Pro最穩定。



文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

CR-10S有"斷料檢測器",如下圖所示。(CR-10S以及400/500有,但CR-10沒有,CR-10mini也沒有)

主機出來有一條3-pins排線,要接在斷料檢測器。

線材要穿過斷料檢測器,上面有一個小藍燈當有線材時會亮燈。

若線材沒有穿過斷料檢測器的話機器不會列印。

p.s. 注意藍燈有沒有亮,如果沒有亮的話那是裡面的開關接觸不良

p.s. 如果不想用斷料檢測器的話不能直接把那條接線拆掉,那是不行的。

        要把它by-pass才行,或是插一小段線在裡面(騙)它



hc3dp 發表在 痞客邦 留言(1) 人氣()

傳動相關問題會造成,譬如印圓形的物件卻不圓(變形)、或方形物件卻偏斜扭曲



(1)皮帶太鬆了 (這是最常見的問題)

(2) X/Y/Z某一軸不動或不正常:

     A. 大部分是排線鬆脫(檢查並重新插緊排線接到馬達、以及排線接到主板),

         或是排線其中的一條內部斷了或connector的pin有問題

     B. 皮帶齒輪的"止付螺絲"鬆了

     C. 驅動器(driver)壞了

     D. 也可能是馬達壞了(可能性不高,因為馬達的故障率相當低)



(3) Z軸聯軸器的止付螺絲鬆了(CR-10)





 (4) CR-10Z軸螺桿黃銅套(連接X軸橫桿) 的螺絲要調好以讓螺桿轉動能順利





***********************************************

大部分的問題都只是某個地方螺絲或線路鬆脫而已

***********************************************

hc3dp 發表在 痞客邦 留言(0) 人氣()

由於運送的關係,收到貨後CR-8 CR-10的平台或X橫桿鬆鬆搖晃時有發生的,



要解決這個問題非常簡單,先了解平台以及X橫桿固定是由左右兩側的V型滑輪將鋁型材的溝槽夾緊。

所以搖晃是固定滑輪的螺絲鬆掉、或是螺絲有緊但沒有向內夾緊鋁材。



(1)平台鬆鬆搖晃:

1. 用六角螺絲起子將固定滑輪的螺絲鎖緊

2. 用六角板手轉動六角形柱(調整螺絲)向鋁材溝槽方向鎖緊使滑輪夾緊鋁材。



























































 (2) X橫桿鬆晃問題解決:
