最佳中大型3D 列印機 創想三維 CR-5 Pro [光予國際 代理]

(2020年3月最新推出)

全金屬鈑金機身、可印尺寸高達 300x225x380mm



創想三維原本的CR-5算是很早期的機型、已經推出多年。

2020年3月推出了最新改良優化的CR-5 Pro。

  • 噴頭優化設計(雙風扇)
  • 可印高度加高到380mm (原本CR-5可印320mm)
  • 平台上附黑晶玻璃
  • 壓克力密封
  • 觸控螢幕
  • 明緯電源供應器
  • 金屬雙齒輪擠出機
  • 斷電續印、斷料檢測


請洽:

光予國際

新竹縣竹北市六家五路二段196號 (竹北高鐵站附近)

www.photonier.com.tw

photonier@gmail.com

(03) 6673313  營業時間 周一到周五 am9~pm6 (中午午休外出)

歡迎學校及公司行號洽詢,我們可以提供報價單讓學校及公司跑流程、當然可以開發票。







擷取CR5 pro size.JPG

擷取cr5pro extruder.JPG

擷取cr5pro head.JPG



2020DMA4 back 0511.jpg

文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

CREALITY創想三維 Ender-5S / Ender-5 PLUS  3D列印機

獲國外專業評論推薦為2019/2020最佳3D列印機之一   超越CR-10系列

Ender5+plus DM-01.jpg

創想三維CREALITY 於2019年推出了Ender-5 3D列印機,之後又推出了更大的 5 PLUS。

一眼就可以看出跟大家熟知的CR-8/CR-10/Ender-3的巨大差異點。

Ender-5 & 5 PLUS最主要有兩個特點:

1. 機身是Cube立方體架構,垂直方向有四根鋁材,比龍門式結構只有兩支當然穩固很多。

2. 成型平台是上下移動的(換層時才移動)因此相當穩定、而龍門式的機種在列印時Y方向是靠平台一直前後在動有慣性波紋而且可能晃動。



Ender-5 PLUS更因為雙Z軸(左右各兩支光軸)的設計使得列印時平台超級穩定。

噴頭則是沿用與CR-10S相同。

Ender-5S(原廠組好的成品機),  Ender-5 PLUS(加大型,DIY需要自行組裝)

規格:

Ender-5S 可印尺寸 220x220x300mm

Ender-5 PLUS 可印尺寸 350x350x400mm

5PLUS具有斷料檢測以及BL Touch、5S則無



重點是在價格方面,Ender-5只有一萬多、Ender-5 PLUS只有兩萬左右。

(以Ender-5 PLUS這麼大的成型尺寸,在以前全金屬外殼不少賣家是賣十幾萬的價格呢~)



擷取ED5 vs 5 PLUS size.JPG

光予國際

新竹縣竹北市六家五路二段196號 (竹北高鐵站附近)

www.photonier.com.tw

photonier@gmail.com

(03) 6673313  營業時間 周一到周五 am9~pm6 (中午午休外出)

歡迎學校及公司行號洽詢,我們可以提供報價單讓學校及公司跑流程、當然可以開發票。

*********************************************************************************************

本公司"光予國際"是經濟部立案的公司,成立已經十年。

自2015年開始銷售3D列印機,

每年熱銷三百多台、至今累計超過一千多台了。

感謝超過各大專院校(台大/清大交大/成大/陽明/中央/中興...)及超過一百間全國高中/國中/國小熱烈支持本公司,

包括澎湖台東花蓮都有學校跟我們採購。

光予聯繫資訊2019 coreldraw(only line@).jpg

202001DMA4 Front 0518-01.jpg



公司行號我們推薦CR-5 Pro以及Infinity X1最穩定。

2020DMA4 back 0511.jpg

文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

雷射光固化3D列印機     在公仔製作上的應用

由於雷射是掃描的方式連續成型,因此沒有LCD光固化成型在曲面會有"像素紋"的問題。

因此雷射光固化3D列印機非常適合用在製作公仔模型之應用上。

另外,雷射光源的壽命長達7500小時,遠較LCD屏幕一般500小時來得高很多。

歐美日以機有很多原型師採用雷射光固化3D列印機來製作公仔原型、甚至直接以列印來製作生產銷售。

底下以我們台灣非常知名的原型工作室  R-one studio 為例來了解一下雷射光固化3DP如呵應用在原型開發製作上。

(以下連結為原文網址)

https://r1toystudio.com/moai/







文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()



目前UV樹脂成型之光固化3D列印機,主要分為三種:雷射、DLP、LCD。

(1) LCD機型由於價格便宜而且愈來愈進步,近兩年躍昇為最普遍的光固化3DP。

      LCD機型採用手機貨平板電腦的LCD面板(5.5英吋、8.9英吋) 。

       由於是面光源,不需要複雜的光學系統即可直接照射成型,

       因此沒有複雜之光路變數,機器相對雷射/DLP簡單了很多。

       近兩年來,許多的LCD光固化 3DP問世,價格親民從一萬多到在2~3萬左右都有,讓很多想玩玩的人趨之若鶩。



       LCD機種的優點:價格便宜、調校簡單、離型膜耗材便宜亦簡單更換。(沒有雷射及DLP採用PDMS矽膠料槽之困擾)

       LCD機種的缺點:LCD面板壽命短(平均大約只有500小時,依使用方式更短或更長)、常用的話需要常更換面板是個困擾。

                                  (如果料槽有異物也會造成下一次使用將LCD壓裂)

                                  另外,由於LCD的像素,因此成型在曲面的地方會有"像素紋",成型表面的平滑度不如雷射及DLP。

                                  而5.5"的LCD成型尺寸太小(以5.5英吋面板的話,成型尺寸大約120mmx70mm (有一邊是比較窄的只有6~7cm)。



(2) 雷射以雷射作為光源、透過振鏡連續掃描而成型。

     料槽為壓克力外框、底部有光學級矽膠PDMS。(目前也有新的FEP膜料盤)

     雷射光固化的優點為:沒有LCD像素紋、雷射光源壽命很長(約7500小時)因此很穩定。

                                       成型尺寸比5.5吋LCD大很多。

                                       以本公司代理的MoaiSLA其成型尺寸為130x130x180mm

     雷射光固化的缺點為:由於雷射光是點光源、成型是用掃描的方式因此愈邊緣愈會變型失真,因此尺寸精準度不如LCD。



*******************************************************************************************************

列印速度/時間之比較:

由於LCD&DLP是"面光源",每一層是直接整面照射成型,只與高度有關而與物件大小及數量無關,一個物件或多個物件一層的時間都一樣。

而雷射是"點光源",每個物件每個地方都需要雷射光點掃描成型。物件大所需時間就長,多個物件的話時間就是倍數。

舉例來說,以最常用的層厚50um來比較,一個6cm高的小物件,

LCD通常1cm需要一個小時,一個6cm高的小物件需要6個小時蠻久的,但6個物件一起印仍然是6個小時(可以放在料槽尺寸的範圍);

而雷射的話,相同一個小物件可能只要1個小時(快很多),但6個物件一起印的話就是6個小時。

所以,如果印一個小物件的話那雷射快很多。

但印一個大物件或同時印數量很多的話(比如9個戒指)那LCD或DLP就會比雷射快很多。

********************************************************************************************************

耗材之比較

1. LCD面板的壽命短大約只有500小時(可能更短或更長)但價格便宜,而雷射光源壽命長大約7500 hrs但較貴。

     以MoaiSLA的雷射來說大約$8000 (但其他名牌的雷射要好幾萬元)

2. 樹脂:注意LCD跟雷射的樹脂大多不能共用(因為能量差異太大)。

    包裝的部分有的廠牌是一瓶1000cc而有的是500cc。

    如果拿LCD的樹脂用到雷射的話,很容易咬破pdms (英文俗稱burn)。

    LCD樹脂平均較便宜,一瓶500cc的普通樹脂大部分一千多(甚至有低於$1000的);

    而雷射的樹脂平均較貴,有的一瓶1000cc要八千元,不過Moai雷射SLA的普通樹脂一瓶500cc只要一千多元。

3. 料槽材料:LCD料槽底層使用"離型膜"較為單純,而雷射使用PDMS矽膠 (MoaiSLA也有FEP料盤)。








*********************************************************************

學校買3D列印機  請指名找"光予國際

photonier@gmail.com     http://www.photonier.com.tw

新竹總公司電話  03-6673313   (周一~五, 白天am9~pm6)

LINE: HC3DP   LINE@jvh5176u  (晚上及假日休息時間恕無上線)

Facebook: HC3DP 光予國際

光予國際

新竹總公司: 新竹縣竹北市六家五路二段196號 (新竹高鐵站附近)   (03) 6673313  LINE: hc3dp

現場有各式機型   歡迎來店參觀




文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

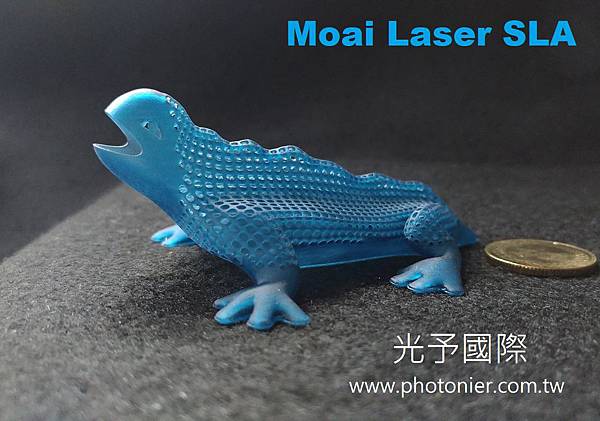

Moai Laser SLA  雷射光固化3D列印機  [Photonier 光予國際  代理]

成型細緻  表面平滑  最高性價比 (成品機不到十萬)

目前市場上知名的雷射光固化3D列印機動輒數十萬,讓許多工作室及教育單位難以負擔。

因此本公司(光予國際)引進國外Peopoly公司之Moai SLA (正式代理商),希望能讓更多單位能應用雷射SLA。

優勢:

  • 雷射光點 spot size 只有70um(其他機種為140um)
  • 較小的光點提供了精細的成型能力
  • 採用獨特雷射Galvo偏振技術
  • 採用VAT Tilting料槽偏斜離型技術降低離型時之拉拔力
  • 夠大的成型空間
  • 採用SD離線列印最穩定
  • 親民的機器價格 (不到NT十萬元)
  • 親民的原廠樹酯 (一瓶500cc只要NT$1600)
  • 可使用其他廠牌樹酯 (雷射功率及參數可調)
  • 雷射光源壽命7500hrs遠高於LCD光源
  • 雷射成型沒有LCD像素紋問題
  • Moai 130: 可列印空間 130x130x180mm
  • Moai 200: 可列印空間 200x200x250mm

展場海報Moai-smaller.jpg  resin.jpg














Anna-sony - 複製.JPG

Shaman-full - logo.JPG

DSC02445 - small.JPG

******************************************************************************

光予國際  ( 新竹店面): 新竹縣竹北市六家五路二段196號 (新竹高鐵站附近)

現場有各式機型   歡迎來店參觀

photonier@gmail.com     http://www.photonier.com.tw

公司電話  03-6673313   (周一~五, 白天am9~pm6,周六上午am9~12)

LINE: HC3DP  (晚上及假日休息時間恕無上線)

Facebook: HC3DP



文章標籤

hc3dp 發表在 痞客邦 留言(1) 人氣()

 創想三維   CR-10 V3 (近端送料) V2 (遠端送料) CR-10S 3D列印機介紹  [光予國際 Photonier] 新竹實體店面

2020 最新 CR-10 V3 於2020.五月底開始接單銷售


CR-10_V3 近端.jpg









創想三維推出的CR-10系列全世界熱賣50萬台,於Youtube分享影片超過一千萬筆!

2016下半年推出了CR-10 震撼登場

2017新推出CR-10具有雙Z軸馬達(較穩固)、斷料檢測

2019年九月發表CR-10 V2 以及 CR-10 MAX

2020年五月發表CR-10 V3 (近端送料,印軟料有優勢)

CR-10S & V2?V3可列印尺寸高達300x300x400mm,創造了大尺寸、親民價格,達到了超高無敵CP值!

除了尺寸之外,CR-10系列有以下幾個特點:

(1) CR-10S結構為龍門式較CR-8S單臂式穩固、V2更增加了側邊加強鋁桿

(2) LCD螢幕加大

(3) 具備熱床,CR-10S平台上為5mm厚玻璃,V2/V3則為黑晶玻璃

(4) 熱頭及熱床接頭改為航空接頭、V2/V3簡化接線為排線

(5) 平台下方的Y軸鋁材加大加粗

(6) CR-10S為雙Z軸驅動使運作更加穩定

(7) V2/V3電源供應器升級為台灣品牌明緯電源

(8) V2/V3為靜音驅動

(9) V2升級為金屬機出機、V3為近端送料(Titan擠出機)對印軟料具極佳優勢

(10) V2/V3加裝了加強鋁桿(標配)

組裝很簡單,鎖四個螺絲裝好"門"之後,接好接頭就完成了。大約十分鐘。調好平台高度後就可以快樂列印囉!


Note: 本產品原廠出貨為半成品,組裝簡單只要十分鐘。(原廠有附一張SD卡裡面有原廠說明文件及軟體。)

********************************************************************

歡迎學校與我司聯繫報價、可開立二聯或三聯式紙本發票

感謝眾多大專院校、老師、設計科系學生熱烈支持本店購買3D列印機

本公司經營多年已有超過100家知名大學/高中國中小學校採購,如台大/清大/交大/成大/陽明/中央/中山/高科大/銘傳/大同/中華...等大學。

以及許多中北部高中國中小學。

學校及小企業買3D列印機  請指名找"光予國際

photonier@gmail.com     http://www.photonier.com.tw

電話  03-6673313   (周一~五, 白天am9~pm6)、周六上午可預約

LINE: HC3DP   LINE@jvh5176u  (晚上及假日休息時間恕無上線)

Facebook: 光予國際 Photonier

新竹縣竹北市六家五路二段196號 (新竹高鐵站附近)   (03) 6673313  LINE: hc3dp

現場有各式機型   歡迎來店參觀

**************************************************************************

202001DMA4 Front 0518-01.jpg

公司行號我們推薦CR-5 Pro以及Infinity X1最穩定。

2020DMA4 back 0511.jpg




光予聯繫資訊2019 coreldraw(only line@).jpg



文章標籤

hc3dp 發表在 痞客邦 留言(1) 人氣()

創想三維 CREALITY 2020最新機型 CR-6 SE 推出取代CR-20 & CR-8S   3D列印機   [ 光予國際 ]   創想三維代理商



創想三維於

2016 推出了瘋迷全球的CR-8

2018 推出更好的CR-20

2020 推出了更優的CR-6 SE (台灣代理商光予國際將於2020.7月開始銷售)

*****************************************

CR20為"龍門式" 較原本單懸臂之CR-8大幅改善了穩固性

輕巧、簡單、好上手、列印品質超漂亮~     只要一萬多元最佳入門3D列印機~

擷取CR20-1 - 複製.JPG擷取CR8S-1.JPG



想玩3D列印但不想自己組裝累得半死又怕組不好?

預算只有一萬多、但怕買到品質不好的3D印表機只能又怨又氣?

那麼CR20 就是您入門最好的選擇!!看過它漂亮的列印品質你會驚訝一萬多的機器可以印得這麼漂亮!

組裝只要十分鐘輕鬆簡單!歡迎來我們店參觀、眼見為憑!



  •   CR20最大可列印尺寸(長寬高) 220x220x250mm  (比之前的CR-8尺寸更大)
  •   熱床為標準配備
  •    一體式機身、方便搬移
  •   推薦列印材料: PLA
  •   通用線徑1.75mm, 標準噴嘴孔徑0.4mm
  •   LCD模組,可用SD卡離線列印
  •   支援開源軟體,切片推薦 Cura (亦可用Kisslicer及其他開源軟體)
  •   層厚 Layer thickness可設定值: 0.05~0.3mm
  •   遠端送料"設計,擠出機馬達與熱頭分開、熱頭輕、列印品質更好

p.s. 本產品原廠出貨為半成品,需要組裝(簡單只要十分鐘)。

(原廠附一張SD卡裡面有原廠說明文件及軟體。)


*************************************************

我們致力於學校教育市場,歡迎學校老師或採購與我們聯繫!

國中、高中 新課綱需要設備  我們最了解   提供優質不貴的設備

學校買3D列印機 找"光予國際"就對了!

~~~ 感謝近百所高中 國中 國小 及許多大專院校支持~~~

台大清大交大成大中山中央中興嘉義/北科大台科大雲科虎科高科大/明志長庚/大同銘傳

***********************************************************

提醒: PCHome購物上面賣的CR20不是光予國際賣的喔~ 售後服務的部分請買家自行斟酌。

歡迎學校、研究機構、與我司聯繫報價。可開立二聯或三聯式紙本發票

光予國際  新竹 有實體店面 歡迎參觀

photonier@gmail.com

http://www.photonier.com.tw

新竹總公司電話  03-6673313   (周一~五, 白天am9~pm6)

LINE: hc3dp    (晚上及假日休息時間恕無上線)

Facebook: 光予國際Photonier

光予國際   新竹縣竹北市六家五路二段196號 (新竹高鐵站附近)   Tel: (03)6673313   Email: photonier@gmail.com

*********************************************************************************************

注意!!

PCHome 24h購物上面所刊登的CR20/CR-10S/LD-001非本公司所販售,與本公司無關!

如在PCHome 24h購物買機器後遇到問題的話請與原賣家或平台業者聯繫。

提醒買家購買前慎思~

********************************************************************************************************************

202001DMA4 Front 0518-01.jpg

公司行號我們推薦CR-5 Pro以及Infinity X1最穩定。

2020DMA4 back 0511.jpg

光予聯繫資訊2019 coreldraw(only line@).jpg







文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

光固化3D列印 使用重點簡介



光固化3D列印使用材料是液態的"樹脂",跟FDM(熱熔積層)使用的塑膠線材兩者有極大的差別。

光固化列印機雖然有分雷射以及LCD,但是以下的觀念是一樣的)。



使用光固化列印的人,務必要先清楚了解一個重點,那就是離型時的"拉拔力"。

每列印完一層時,機器會做"離型"(鋁台會上拉,雷射機器的料槽會傾斜、LCD機器不會傾斜)

以使物件成形的那層跟料槽分離(物件成形在上面的鋁台上)。

由於樹脂黏稠、加上料槽與鋁台水平相貼的真空吸力,因此在每印完一層的離型的拉拔力其實很大(甚至可以聽到聲音)。

物件愈大(橫向截面積)、則拉拔力愈大。形狀也有很大的影響。

拉拔力太大則輕者造成紋路、嚴重的話造成成形失敗(物件脫落到料槽、或有破面)。




因此,光固化列印時最重要的就是考慮能不能"成型"、能不能"離型"。

成型就是將樹脂固化,其的重點因素是能量、物件角度、支撐;

離型(拉拔力)則最重要是物件角度、拉拔速度、物件形狀因素(中空、開導流孔);



同樣的機器、樹脂、軟體、物件,有可能印的差異很大,

印得好不好的關鍵就是有沒有考慮到怎樣擺放的角度能讓離型順利、拉拔力較低,以及支撐架的適不適當。

而這方面需要經驗的累積,需要使用者很有耐心、在失敗中研究原因不斷的進步是很常見的。

沒有經過失敗其實也不容易理解以上的問題而進步的,



幾個建議:

1. 物件頂高 (避開前幾層拉拔力較大) (這是通常,但不是絕對)

2. 物件傾斜 (降低拉拔力)。如果不知道要傾斜多少角度,可以先考慮40~50度角。

    但是傾斜要多少角度最好、還是要跟支撐的部分一併考慮的。

    某個某個物件印失敗的話、改變物件擺放角度試試看。

3. 需考量較大的物件要做中空,中空要記得做導流孔(上下都要開孔)

    但是中空的物件(譬如杯子)其拉拔力是非常大的,要注意開孔、以及傾斜角度。

    (類似杯子的物件最難印、因為"密閉效應"拉拔力很大,要注意物件傾斜的角度)

4. 當然樹脂也有很大的影響,有的樹脂很好成型失敗率低,有的失敗率較高問題較多

5. 能量:能量如果偏低的化當然也會失敗(沒成型、或有破孔)。

              增加能量可以提高成功率,當然過高造成過曝(過度曝光)的會喪失一些細節 (孔洞隙縫會變小甚至填滿)。

              降低能量的話可讓細節如孔洞縫隙會較明顯,但是太低會失敗或破孔。

              雷射機器能量是laser power以及掃描速度,而LCD是每層照光時間。

6. 支撐要足夠,但是支撐過多過密集的話也會有不良效果。



p.s. 愈看似簡單的物件、特別是平的、方形的、長的平面體,

在光固化反而是較難的,原因就是平的拉拔力較大。

因此,即使是平的物件,通常也不會平放著印,而是會傾斜。

(這是通常,不是絕對。可以物件大小自行斟酌。不大的物件是可以直接平貼印)。



Note:

另外,光固化列印跟環境溫度有很大的關係。

一般樹脂的廠商都是建議要在25C以上才能列印的。

原因是因為如果溫度很低的話樹脂會太黏稠造成離型拉拔力太大的問題。

台灣氣候很少太冷所以很少有此問題,但冬天寒流時室內溫度低於20C的話就可能會有問題。

(夏天太熱不會有問題,樹脂30C以上是OK的)



**********************************************

光予國際 www.photnier.com.tw





文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

2019最新3D列印機型  H20

 成品機 (不用辛苦組裝怕組不好)

 一體式機身 (穩固不搖晃)  比用鋁材組裝的機型要穩固很多

 XY軸採用線性滑軌 (耐用穩定)  比用輪子傳動的要穩定耐用

 觸控螢幕

夢幻規格,親民價格!!    (定價兩萬多,目前優惠價不到兩萬!)



歡迎洽詢光予國際 www.photonier.com.tw  (03) 6673313  LINE: hc3dp   Email: photonier@gmail.com

我們公司現場有展示許多機型,參觀參觀~










文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

由於運送的關係,收到貨後CR-8 CR-10的平台或X橫桿鬆鬆搖晃時有發生的,



要解決這個問題非常簡單,先了解平台以及X橫桿固定是由左右兩側的V型滑輪將鋁型材的溝槽夾緊。

所以搖晃是固定滑輪的螺絲鬆掉、或是螺絲有緊但沒有向內夾緊鋁材。



(1)平台鬆鬆搖晃:

1. 用六角螺絲起子將固定滑輪的螺絲鎖緊

2. 用六角板手轉動六角形柱(調整螺絲)向鋁材溝槽方向鎖緊使滑輪夾緊鋁材。



























































 (2) X橫桿鬆晃問題解決:

hc3dp 發表在 痞客邦 留言(0) 人氣()

初次使用3D列印機的新手請先看以下事項(大家最常問的問題):



1. 裝線材/拆線材請記得加熱(Preheat PLA 或是ABS)

     (CR2020裝拆線材需特別方式)

2. 列印前請務必調整好平台(請看本網站技術資源子頁平台調整說明)

     沒有調好平台跟噴嘴的間隙會造成料無法黏著好"炒米粉"

3. 玻璃平台需塗口紅膠或貼美紋膠帶 (除非有特殊列印板)

4. 使用後,不需要移除線材

     (但PLA會受潮,一般請在三個月內用完線材。有些線材較易受潮可能一個月就開始變脆、而有些可以撐很久)

     因為PLA線會受潮,建議不要同時開封很多線捲然後好幾個月沒用完,以免線材受潮不能用丟掉傷荷包

5. 熱頭降溫到100C以下才關機

6. 印到一半快沒線要換線請按Pause等一會兒熱頭會暫停、然後抽出舊的線再裝入新的線(可以不同顏色)

7. 列印的好壞跟切片參數及線材有關。

     CR系列我們交機時教的是原廠的軟體(就是Cura),要印的更漂亮的話要用Kisslicer (與我們聯繫提供說明書)

8. 如果使用一陣子發現印得不漂亮,請先檢查熱頭有沒堵塞,然後用我們的交機的測試gcode印看看先確認是否是自己切片問題

9. 不要用WD40去擦塗滑軌及光軸。滑軌請用黃油(專業的說法是鋰基滑軌油),光軸可用針車油。

10. 請瞭解3D列印機是需要維護的,而不是不用管就可以一直用得好好的。

      三個常見問題:

       *螺絲或皮帶用久了鬆掉導致列印不良是最常見的問題,只要找出那裡鬆掉了再鎖緊即可

       *電機上的問題(馬達不動...)常常是接線鬆掉了,請先檢查電線排線接頭是否有接好

       *噴嘴用久了會堵塞,更換噴嘴即可(交機時盒子裡面有送一個),再買的話一個$80

         更換噴嘴請看我們網站的說明: D-force更換噴嘴  CR-8 CR-10熱頭

11.換噴嘴請參考本網站之技術資源子頁說明

12. 使用3DP是個學習的過程,碰到問題請不用驚慌,問題都可以解決而且是很好的學習過程



***請到我們的Facebook社團(HC3DP)分享你印出來不錯的成品,我們將致贈噴嘴一個(或將來買線材可折扣***

hc3dp 發表在 痞客邦 留言(0) 人氣()

問題0: 3D列印? 3D繪圖建模?

Answer: 常常聽到有人問說3D列印要用甚麼繪圖軟體,其實這是個不對的問題。

               因為3D列印只在乎需要的是stl格式的3D檔案,而不管是用哪個繪圖軟體畫的。

               甚至,即使完全不會繪圖軟體也可以玩3D列印。因為有非常多的免費stl圖檔

               可讓人免費下載,譬如最有名的是Thingiverse網站有幾十萬個stl圖檔。

               所以並不是一定要會3D繪圖建模才能玩3D列印。當然會自己畫然後印出來是更有成就感。

               若是自己繪圖的話常見的Solidworks, Pro-E, 123D, Thinkercad, SketchUp, Rhino....都可



問題1: 3D列印的程序?

Answer: STEP-0: 首先要有個3D圖檔(看是下載別人畫好的或是自己繪圖)只要是stl檔案格式即可。

                STEP-1: 然後需要再進行切片(slice)存成gcode

                STEP-2: 將gcode存到SD卡、將卡插入機器進行列印。



問題2: 何謂切片(Slice)?

Answer: 3D列印前需要將stl檔案進行"切片(slice)"成gcode,將圖檔切成一層一層的程式碼包括位置及相關參數。機器的所有參數都是在切片時設定的,譬如溫度、層厚、支撐...,機器只是照著gcode指令進行。目前有很多免費開源的3D切片軟體,譬如Cura, Kisslicer, Slic3r....等,都是不錯的。



問題3: 為何需要熱床? 熱床需要加熱到幾度?

Answer: 因為熱脹冷縮原理,塑膠在熱頭200多度熱熔出料後到平台迅速冷卻收縮,有熱床加熱有助於黏著在平台。PLA建議40~60度,ABS建議80~100C。



問題4: 請問線材可以通用嗎?

Answer: 我們銷售的機器D-force、CR-8/CR-10、Infinity X1可以通用線徑1.75mm的線材,用戶可以跟我們買線材也可以自行去他處買線材。目前最普片的線材是PLA (玉米提煉的環保線材)列印時沒有味道、成型表面較漂亮。不過要提醒的是,不同廠商品牌的線材列印起來會有差異、甚至同品牌但不同顏色也有差異,用戶需要注意調整參數。



問題5: 可以印軟料嗎?

軟料有兩種,TPE跟TPU,但每個廠商做出來的軟度都不同。一般而言軟料用近端送料的機器會比較適合。遠端送料的機器較困難因為有長長的管子要推軟線材到熱頭阻力比較大、因此線易扭曲在進料機。D-force搭配新的Titan擠出機可以印。特別提醒印軟料速度要很慢,否則線會捲曲在擠出機。



問題6: 影響列印結果的好壞原因有哪些?

Answer: 3D列印機的品質及性能及切片的參數設定是最重要的兩個因素,線材材質品質也有很大的影響,這三點都很重要。使用不同的線材必須調整測試找出最佳的參數才能得到最好的列印結果;即使同樣都是PLA但不同廠商品牌仍然有差異(最適合的列印溫度會有差異)。需要有耐心地多次嘗試累積經驗。



問題7: 切片參數如何調:

Answer: 溫度/列印速度/回抽速度...這幾個參數都會影響列印品質。(線徑必須設對1.75mm, 噴嘴孔徑一般是0.4mm若改用其他孔徑則必須要改)。PLA溫度在195~215之間,使用新品牌或新顏色的線剛開始可以先用205或200來印,觀察列印狀況來調高或降低5度。回抽速度PLA大約是40~50mm/s, 回抽長度3~6mm;ABS回抽速度建議是30mm/s, 回抽長度2~3mm

降低牽絲主要是調低溫度及回抽加長有關、但回抽也不可以開太大否則會造成表現多縫隙粗糙。溫度降太低也不行(會造成出料不足)



問題8: 何謂機器調校? 何謂Z軸調校?

Answer: 機器調整包括很多部分,譬如皮帶的鬆緊...等等。

很重要的一點是Z軸高度要調校好,包括噴嘴跟平台的間隙要剛好(大約一張A4紙的厚度),以及水平度Leveling。沒有調好的話甚至連料都黏不上平台。



問題9: 光固化vs FDM熱融層積型的差別與優缺點要怎麼選擇?

Answer: 光固化列印的表面很細可以接近沒有紋路,但缺點是成形尺寸通常較小、且耗材(樹酯)貴而且在一段時間內要用完。光固化跟FDM算是互補的。之前的光固化機器價格昂貴,但目前最新出來的LCD光固化價格就相當親民。

hc3dp 發表在 痞客邦 留言(0) 人氣()

CR-8 及CR-10熱頭(噴頭) 說明及更換噴嘴









































如果遇到出料不順或甚至完全不出料的情況,先檢查進料擠出機是否有問題,以及列印溫度是否對該線材夠高。

若確定進料擠出機以及線材都沒問題的話,那麼就要檢查是否是熱頭堵塞了。

熱頭(又稱噴頭)是一整組的,裡面包含了很多零件(如圖)。



(1) 檢查熱頭有沒有堵料:

    先加熱熱頭(preheat ABS到220C),然後用手按壓進料擠出機按鈕以鬆開夾具、

    然後用力推線材看看線料是否能從熱頭順利出料。如果可以順利出料則熱頭沒有堵塞,

    如果很難出料或不能出料則表示熱頭堵塞了。



(2) 拆快速接頭檢查鐵氟龍管:

      拆快速接頭後,拔開來看鐵氟龍管前端是否堵料

      有的話拿"美工刀" 將管子前端切掉一小段,再裝回。

       注意:1./不可用剪刀或斜口鉗剪以免管子變形,2./前端必須切垂直,3/裝回必須將管子用力插到底頂住噴嘴。

       以上三點沒注意做好的話很快會再堵塞



























(3) 更換噴嘴:

如果管子前端沒有堵塞的話,那就是噴嘴堵塞了。

更換噴嘴要先加熱熱頭否則冷的時候硬轉可能會把黃銅噴嘴扭斷在加熱塊裡面。

(=>按preheat ABS,到兩百多度時 => 按Cooldown降溫(關掉加熱棒的電) => 然後趁熱轉鬆拆掉噴嘴 => 趁熱裝入新噴嘴)

然後用六角板手拆開噴嘴,再裝入新的噴嘴。 (更換噴嘴後,可能需要重新調平台)

注意:噴嘴跟喉管是互相鎖緊的。沒有鎖好會導致列印時溢料。

噴嘴不是直接鎖緊加熱塊,而是要跟喉管鎖緊。



hc3dp 發表在 痞客邦 留言(0) 人氣()





(1) 溫度問題 (熱敏電阻壞了):



      如果螢幕顯示MINTEMP的話,那就是熱敏電阻壞了(或者只是接線鬆掉)。

      熱敏電阻一條幾十元,是3DP常故障的零件。

      將熱敏電阻更換新的即可。























(2) 加熱問題 (加熱棒壞了):

      如果無法加熱的話,很可能是加熱棒壞了 (或是主機板壞了也有可能)。

      加熱棒有可能用幾個月或幾年壞掉,不一定,無法預期。

      一支加熱棒大約80~100元而已。

      要注意電壓有分12V/24V,長度也有兩種規格。

      CR-8: 24V, 長度20mm

      CR-10: 12V, 長度20mm

      CR2020: 24V, 長度20mm

      D-force全系列: 24V, 長度16mm



     更換加熱棒時,要先鬆掉加熱鋁塊下面或側邊的小止付螺絲。

     更換加熱棒後,如果溫度不穩,要連機做PID校正。



(3) 螢幕沒有顯示:

     先檢查排線是否有鬆脫或斷裂。如果排線沒問題的話,那就是LCD螢幕壞了、或是主板壞了。

hc3dp 發表在 痞客邦 留言(0) 人氣()

FAQ:

FAQ常見問題:

下載:

問題0: 3D列印? 3D繪圖建模?

Answer: 常常聽到有人問說3D列印要用甚麼繪圖軟體,其實這是個不對的問題。

               因為3D列印只在乎需要的是stl格式的3D檔案,而不管是用哪個繪圖軟體畫的。

               甚至,即使完全不會繪圖軟體也可以玩3D列印。因為有非常多的免費stl圖檔

               可讓人免費下載,譬如最有名的是Thingiverse網站有幾十萬個stl圖檔。

               所以並不是一定要會3D繪圖建模才能玩3D列印。當然會自己畫然後印出來是更有成就感。

               若是自己繪圖的話常見的Solidworks, Pro-E, 123D, Thinkercad, SketchUp, Rhino....都可



問題1: 3D列印的程序?

Answer: STEP-0: 首先要有個3D圖檔(看是下載別人畫好的或是自己繪圖)只要是stl檔案格式即可。

                STEP-1: 然後需要再進行切片(slice)存成gcode

                STEP-2: 將gcode存到SD卡、將卡插入機器進行列印。



問題2: 何謂切片(Slice)?

Answer: 3D列印前需要將stl檔案進行"切片(slice)"成gcode,將圖檔切成一層一層的程式碼包括位置及相關參數。機器的所有參數都是在切片時設定的,譬如溫度、層厚、支撐...,機器只是照著gcode指令進行。目前有很多免費開源的3D切片軟體,譬如Cura, Kisslicer, Slic3r....等,都是不錯的。



問題3: 為何需要熱床? 熱床需要加熱到幾度?

Answer: 因為熱脹冷縮原理,塑膠在熱頭200多度熱熔出料後到平台迅速冷卻收縮,有熱床加熱有助於黏著在平台。PLA建議40~60度,ABS建議80~100C。



問題4: 請問線材可以通用嗎?

Answer: 我們銷售的機器D-force、CR-8/CR-10、Infinity X1可以通用線徑1.75mm的線材,用戶可以跟我們買線材也可以自行去他處買線材。目前最普片的線材是PLA (玉米提煉的環保線材)列印時沒有味道、成型表面較漂亮。不過要提醒的是,不同廠商品牌的線材列印起來會有差異、甚至同品牌但不同顏色也有差異,用戶需要注意調整參數。



問題5: 可以印軟料嗎?

軟料有兩種,TPE跟TPU,但每個廠商做出來的軟度都不同。一般而言軟料用近端送料的機器會比較適合。遠端送料的機器較困難因為有長長的管子要推軟線材到熱頭阻力比較大、因此線易扭曲在進料機。D-force搭配新的Titan擠出機可以印。特別提醒印軟料速度要很慢,否則線會捲曲在擠出機。



問題6: 影響列印結果的好壞原因有哪些?

Answer: 3D列印機的品質及性能及切片的參數設定是最重要的兩個因素,線材材質品質也有很大的影響,這三點都很重要。使用不同的線材必須調整測試找出最佳的參數才能得到最好的列印結果;即使同樣都是PLA但不同廠商品牌仍然有差異(最適合的列印溫度會有差異)。需要有耐心地多次嘗試累積經驗。



問題7: 切片參數如何調:

Answer: 溫度/列印速度/回抽速度...這幾個參數都會影響列印品質。(線徑必須設對1.75mm, 噴嘴孔徑一般是0.4mm若改用其他孔徑則必須要改)。PLA溫度在195~215之間,使用新品牌或新顏色的線剛開始可以先用205或200來印,觀察列印狀況來調高或降低5度。回抽速度PLA大約是40~50mm/s, 回抽長度3~6mm;ABS回抽速度建議是30mm/s, 回抽長度2~3mm

降低牽絲主要是調低溫度及回抽加長有關、但回抽也不可以開太大否則會造成表現多縫隙粗糙。溫度降太低也不行(會造成出料不足)



問題8: 何謂機器調校? 何謂Z軸調校?

Answer: 機器調整包括很多部分,譬如皮帶的鬆緊...等等。

很重要的一點是Z軸高度要調校好,包括噴嘴跟平台的間隙要剛好(大約一張A4紙的厚度),以及水平度Leveling。沒有調好的話甚至連料都黏不上平台。



問題9: 光固化vs FDM熱融層積型的差別與優缺點要怎麼選擇?

Answer: 光固化列印的表面很細可以接近沒有紋路,但缺點是成形尺寸通常較小、且耗材(樹酯)貴而且在一段時間內要用完。光固化跟FDM算是互補的。之前的光固化機器價格昂貴,但目前最新出來的LCD光固化價格就相當親民。



初次使用3D列印機的新手請先看以下事項(大家最常問的問題):



1. 裝線材/拆線材請記得加熱(Preheat PLA 或是ABS)

     (CR2020裝拆線材需特別方式)

2. 列印前請務必調整好平台(請看本網站技術資源子頁平台調整說明)

     沒有調好平台跟噴嘴的間隙會造成料無法黏著好"炒米粉"

3. 玻璃平台需塗口紅膠或貼美紋膠帶 (除非有特殊列印板)

4. 使用後,不需要移除線材

     (但PLA會受潮,一般請在三個月內用完線材。有些線材較易受潮可能一個月就開始變脆、而有些可以撐很久)

     因為PLA線會受潮,建議不要同時開封很多線捲然後好幾個月沒用完,以免線材受潮不能用丟掉傷荷包

5. 熱頭降溫到100C以下才關機

6. 印到一半快沒線要換線請按Pause等一會兒熱頭會暫停、然後抽出舊的線再裝入新的線(可以不同顏色)

7. 列印的好壞跟切片參數及線材有關。

     CR系列我們交機時教的是原廠的軟體(就是Cura),要印的更漂亮的話要用Kisslicer (與我們聯繫提供說明書)

8. 如果使用一陣子發現印得不漂亮,請先檢查熱頭有沒堵塞,然後用我們的交機的測試gcode印看看先確認是否是自己切片問題

9. 不要用WD40去擦塗滑軌及光軸。滑軌請用黃油(專業的說法是鋰基滑軌油),光軸可用針車油。

10. 請瞭解3D列印機是需要維護的,而不是不用管就可以一直用得好好的。

      三個常見問題:

       *螺絲或皮帶用久了鬆掉導致列印不良是最常見的問題,只要找出那裡鬆掉了再鎖緊即可

       *電機上的問題(馬達不動...)常常是接線鬆掉了,請先檢查電線排線接頭是否有接好

       *噴嘴用久了會堵塞,更換噴嘴即可(交機時盒子裡面有送一個),再買的話一個$80

         更換噴嘴請看我們網站的說明: D-force更換噴嘴  CR-8 CR-10熱頭

11.換噴嘴請參考本網站之技術資源子頁說明

12. 使用3DP是個學習的過程,碰到問題請不用驚慌,問題都可以解決而且是很好的學習過程



***請到我們的Facebook社團(HC3DP)分享你印出來不錯的成品,我們將致贈噴嘴一個(或將來買線材可折扣***

文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

光固化3D列印成型失敗或不佳的可能原因如下

(A)所有SLA光固化共通因素:

1. 支撐不足或不恰當 (參見B9C加支撐之說明)

2. 擺放角度不恰當

3. 圖檔問題

4. 是否需要空心化、以及上下都要有導流孔

5. 料槽內有異物(前幾次印的支撐掉落)

6. 雷射能量不對 (偏低或偏高)

7. 機器調平問題

8. 料盤pdms/FEP需要更換了

9. 舊樹脂用太久需要更換新樹脂

10. 他牌樹脂問題

    如果不是使用原廠的樹脂,而是用其他廠牌的樹脂的話,

    要知道某些樹脂並不適合用於雷射SLA。



(B) MoaiSLA特殊因素:

切片問題 (沒有用Moai版本的Cura,或設定有問題)

hc3dp 發表在 痞客邦 留言(0) 人氣()

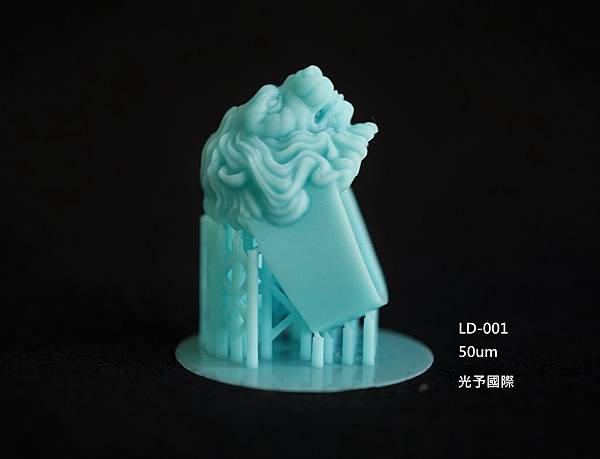

加支撐在光固化3D列印裡面是最重要的關鍵之一。

支撐不適當會造成失敗無法成型、或變形、或部分沒有成形

因此,建議使用者務必要特別花心力學習並研究如何用軟體加好支撐



目前有許多免費的加支撐軟體。

我們推薦使用B9C來加支撐。

可在B9C網站下載 (只有英文版)

https://www.b9c.com/support/documentation/b9creator-software



(1)基本操作

 左上角File地方選Add Models (STL檔)



(2) 考慮擺放角度:

     物件擺放的角度對光固化極為重要

     首先要考慮是否要頂高,然後要考慮角度。



(3)加支撐 (可自動長支撐、也可手動長支撐、也可自動後再手動增加或刪除):



1. 在左邊點擊Support進入支撐畫面,可手動作支撐

2. 如果要自動長支撐,則點擊上面一排的Support Tool即會跑出Automatic自動支撐的操作介面

    建議Support Density支撐密度先從30%開始即可,自動長完後再視需要手動增加或刪除某些支撐。

    p.s. 自動支撐會自動將物件頂高5cm (可以改)



(4)輸出STL檔

左上角File地方選Export









































======================================

感謝眾多大專院校、老師、設計科系學生熱烈支持本店購買3D列印機

歡迎學校與我司聯繫報價、可開立二聯或三聯式紙本發票

學校買3D列印機  請指名找"光予國際"  **最優質服務**

photonier@gmail.com     http://www.photonier.com.tw

公司電話  03-6673313   (周一~五, 白天am9~pm6)

LINE: HC3DP  (晚上及假日休息時間恕無上線)

Facebook: HC3DP

光予國際  ( 新竹店面): 新竹縣竹北市六家五路二段196號 (新竹高鐵站附近)

現場有各式機型   歡迎來店參觀

=========================================





















文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

創想2017最新機種 CR2020 3D列印機

HC3DP 新竹店面  光予國際



繼CR-8 與 CR-10大獲市場好評後,創想三維在2017年推出了全新機種。

CR2020與CR-8 CR-10是完全不同的設計。

  • 可成型尺寸 200 x 200 x 200mm (所以稱為2020)
  • 一體式全金屬機身  (重達18kg) 超穩固
  • 超靜音設計
  • 十字車雙光軸設計 (日本高級光軸)
  • 斷料檢測
  • LED燈
  • 採用台灣知名品牌"明緯"電源
  • 不用組裝、原廠出貨已是成品機 (只要將熱頭排線插上即可)

  ~~~ 超靜音,特別適合住在套房怕列印噪音的個人(工程師、設計師、學生) 使用 ~~~

  • CR2020白背 - HC3DP.jpg

=========================================================

光予國際  ( 新竹店面): 新竹縣竹北市六家五路二段196號 (新竹高鐵站附近)

現場有各式機型   歡迎來店參觀

photonier@gmail.com     http://www.photonier.com.tw

公司電話  03-6673313   (周一~五, 白天am9~pm6)

LINE: HC3DP  (晚上及假日休息時間恕無上線)

Facebook: HC3DP

======================================================

感謝眾多大專院校、老師、設計科系學生熱烈支持向本公司購買3D列印機

歡迎學校與我司聯繫報價、可開立二聯或三聯式紙本發票

=======================================================

現場有各式3D列印機、雷射切割機。

來我們店面自取者我們可以"免費"幫您組裝好、並且免費教您軟硬體使用及機器調校,我們提供的是最好的服務。

學校採購我們可以組好到校交機教學 (但需酌收交機費,限彰化以北)

以貨運出貨的話則需要自行組裝 (很簡單,只要十分鐘即可組好)

(附一張SD卡裡面有原廠說明文件及軟體。)

======================================




光予店資訊poster coreldraw.jpg

文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

3D列印機平台調校



3D列印機使用前,須要先調好噴嘴與平台的間隙。

間隙要適當(大約一張A4薄紙厚度)才能成功列印第一層。這點非常重要。

* 間隙太大印第一層會黏不住鬆脫(炒米粉)

* 太小會無法出料甚至刮到玻璃(擠出機發出異音)



調整的方式依機器的形式不同而不同。

先做Auto Home歸位,然後按Disable motors (鬆掉馬達,以便移動熱頭到四個邊以及中間來調整)

(1) XY-Z形式之機器,沒有自動校正功能的話(譬如CR-8, CR-10),是調整平台下面的螺絲,藉由旋轉螺絲讓平台偏上偏下來調整跟噴嘴的間隙。

     四個邊跟中間都要調好。(p.s. 如果轉螺絲調不到的話,需要調側邊的Z軸限位開關位置)


(2) XY-Z有自動校正功能的話(譬如Infinity X1),則可以透過LCD螢幕調Z offset以及G29自動校正(Auto Bed Leveling)

(3) Delta三角洲有自動校正功能的話(譬如D-force),可以透過LCD螢幕調Z probe offset以及G29自動校正(Auto Bed Leveling)



(下圖一: 平台跟噴嘴間隙過大)

(下圖二: 平台跟噴嘴間隙過小)

(下圖三: 平台跟噴嘴間隙適當)








======================================

歡迎學校、公司、研究機構、與我司聯繫報價。可開立二聯或三聯式紙本發票

photonier@gmail.com     http://www.photonier.com.tw

公司電話  03-6673313   (周一~五, 白天am9~pm6)

LINE: hc3dp  (晚上及假日休息時間恕無上線)

行動電話  0987 62 6565  ((晚上及假日休息時間恕無接聽)

Facebook: HC3DP

新竹3D列印機專業廠商

文章標籤

hc3dp 發表在 痞客邦 留言(0) 人氣()

FDM常見的熱頭是E3D系列及MK10系列。
下圖圖片我拍照是以D-force及CR-8為例。



D-force是以E3D的設計來改變的。喉管跟散熱器不同。
其實真正英國E3D的喉管是全金屬的,而台灣跟大陸廠商所謂改良式E3D喉管裡面有內襯一段鐵氟龍管(有些人稱為自潤型)目的是降低線料黏著在喉管內壁。
D-force的內襯管徑是3x2,而其他機器大部分內襯管徑是4x2跟送料管一樣(譬如Infinity X1)。



CR-7/CR-8/CR-10的熱頭幾乎一樣,算是MK10之設計。
但注意CR-7&CR-10是12V,CR-8是24V。遠端送料鐵氟龍管是直接插到底到噴嘴的,不是兩段式的。優點是堵料容易處理,直接將管子拉出然後將前面堵料的一小段切掉再裝回即可(提醒:要用美工刀切,不要用斜口鉗剪)。

DFV2 CR8.jpg

head 3 separate.jpg

heat break.jpg



光予國際

www.photonier.com.tw

photonier@gmail.com

(03) 667 3313

文章標籤

hc3dp 發表在 痞客邦 留言(1) 人氣()

1 2
